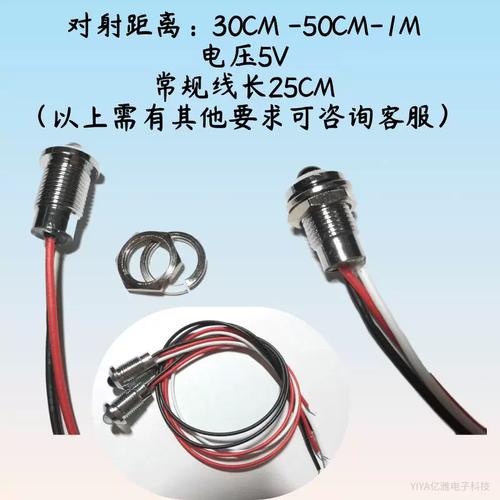

分体对射式红外对管计数传感器 1米检测距离，5V/12V/24V宽电压应用指南

在工业自动化、智能交通、物体计数与位置检测等领域，光电传感器扮演着至关重要的角色。其中，分体对射式红外对管凭借其检测距离远、抗干扰能力强、安装灵活等优势，成为1米范围内计数与感应应用的热门选择。本文将围绕一款典型的1米计数分体对射式光电开关，支持5V、12V、24V宽电压供电，深入解析其工作原理、核心参数、选型要点及典型应用场景，为您的项目选型提供参考。

一、什么是分体对射式光电开关？

分体对射式光电开关由相互分离的发射器和接收器两部分组成。发射器内含红外发射二极管，接收器内含光敏元件（如光电三极管、光电池等）。正常工作时，发射器发出调制红外光，接收器对准光路并接收光信号。当被测物体经过发射器与接收器之间时，光线被遮挡，接收器输出电平发生翻转，从而产生一个开关信号。

与漫反射式、反射板式相比，对射式结构的光路仅通过空气传输，没有依赖反射，因此检测距离可以做得很远，稳定性极高。对于要求1米检测距离的应用，对射式是首选方案。

二、核心参数解读：1m距离、5V/12V/24V供电

1. 检测距离：1米

该传感器最大检测距离为1米（即发射器与接收器间可分离至1米仍能可靠检测）。实际使用中，通过调节发射器与接收器的对准角度和位置，可以灵活适应不同宽度的通道、传送带或门禁。需要注意：检测距离会受环境灰尘、雾气、强光等因素影响，建议留有余量，通常按标称距离的70%~80%使用，即0.8米左右更佳。

2. 工作电压：5V/12V/24V 兼容

宽电压设计是工业传感器的常见特性。这款产品支持DC 5V、12V、24V三种标称电压（通常内部含稳压或限流电路），极大地提升了通用性：

• 5V：适用于单片机、Arduino、树莓派等低压逻辑系统，可直接与MCU的IO口连接（注意分压或电平匹配，部分输出为NPN/PNP需上拉电阻）。
• 12V：常见于小型PLC、继电器控制柜、安防报警系统。
• 24V：工业标准电压，适用于绝大多数工业自动化现场，抗干扰能力强。

用户只需按现场电源选择对应电压接入，无需额外变压模块，简化了布线。

3. 输出类型

常见输出形式包括：

• NPN常开/常闭
• PNP常开/常闭
• 继电器输出

对于单片机连接，推荐选用NPN输出并加上拉电阻；对于PLC或中间继电器，可根据PLC输入类型选择NPN或PNP。购买时需明确所需输出方式。部分模块还带有数字/模拟输出切换，数字输出用于计数，模拟输出可反映遮挡程度（用于测厚或位置微调）。

三、工作原理与计数应用

以典型计数场景为例：在传送带一侧安装发射器，另一侧安装接收器，两者对射且光路垂直于传送带运行方向。当产品从光路中间通过时，光线被遮挡，接收器输出一个脉冲。将此脉冲接入计数器（如PLC的高速计数口、单片机外部中断引脚）即可实现累加计数。

为了提高计数准确性，需要注意：

• 物体应具有一定的遮光面积（通常大于光斑直径），避免漏检。
• 传送速度不宜过快，需满足传感器响应频率（一般1kHz以内均可胜任）。
• 周围避免强太阳光、卤素灯等直射，最好加装遮光罩。

本传感器响应时间通常在毫秒级，足以应对常见流水线速度。由于其红外光经调制，能有效抑制可见光干扰，户内外均可使用。

四、接线与调试要点

接线方式

常见的三线制（NPN或PNP）或四线制（供电+输出+常开常闭）形式：

• 棕线：电源正（V+），接5V/12V/24V
• 蓝线：电源负（GND/0V）
• 黑线：输出信号（NPN输出时，黑线对地导通；PNP输出时，黑线对正极导通）

若为继电器输出，则通常为四线： V+、GND、COM、NO/NC。

务必确认工作电压再通电，过高电压会永久损坏传感器！

对准与调试

1. 固定好发射器和接收器，粗略对准。
2. 通电后观察接收器指示灯。未遮挡时，指示灯应稳定亮起或熄灭（取决于常开常闭）；用不透明物体遮挡光路，指示灯状态翻转，说明工作正常。
3. 若指示灯不稳定，可微调角度，或增加遮光筒。在1米距离上，对准需相对精确，可在接收器端加装透镜以增大光斑容差，提高安装效率。

五、典型应用场景

1. 流水线产品计数：饮料瓶、药盒、零件等通过时计数，配合PLC实现产量统计。
2. 门禁与安防：作为红外对射探测器，人员通过时触发报警或开门。
3. 智能交通：车辆检测、收费站车辆分离。
4. 自动洗车机：检测车辆位置，控制刷洗动作。
5. 包装机械：检测包装材料有无，防止空包。
6. 实验室DIY：配合Arduino制作物体计数、转速测量等小项目。

凡是需要中短距离（1米以内）非接触检测、且分为发射与接收两端的场景，分体对射式光电开关都能胜任。

六、选型与购买建议

在选购这类传感器时，向供应商明确以下参数，能极大降低出错概率：

• 检测距离（如1米）
• 工作电压（是否5-24V宽压，低于5V或高于24V不可用）
• 输出类型（NPN/PNP/继电器/数字+模拟）
• 外形尺寸与安装方式（方形、圆柱形、螺纹安装等）
• 防护等级（IP65或以上更适合恶劣环境）
• 导线长度（长距离传输可能需要加强屏蔽抗干扰）

价格方面，此类传感器由于采用成熟的红外发光管和光敏三极管，整机成本低廉，通常在十几元至几十元人民币之间，性价比非常高。

七、

分体对射式红外对管传感器是位式检测与计数器家族的“老兵”，1m检测距离覆盖了大多数小型到中型自动化的需求。支持5V/12V/24V多种电压使得它能轻松适配单片机至工业PLC的不同系统。使用时紧盯参数匹配、光照与对位调试两大核心，即可实现稳定、长寿命的日常工作。下次当你需要进行物体计数或位置检测项目时，它仍然是很具性价比的组合。
