镜面反射光电传感器是一种常见的工业传感器，利用发射器和反射镜配合工作，检测物体是否遮挡光路。四线制版本通常包含电源、输出和接地，接线方式需根据传感器类型（NPN/PNP）和负载要求确定。

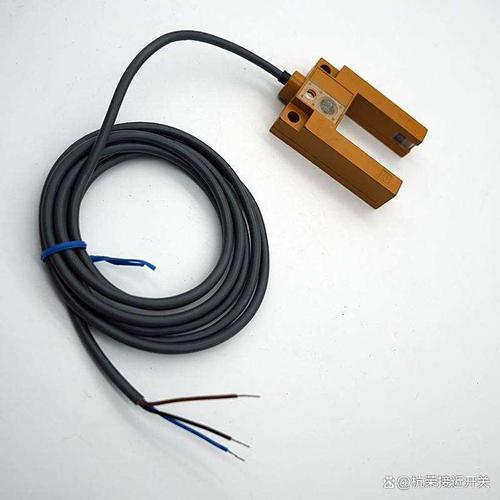

一、四线制镜面反射光电传感器常见线色定义
多数品牌（如欧姆龙、基恩士、图尔克等）的四线制传感器线色标准如下：
| 线色 | 功能 | 说明 |
|------|------|------|
| 棕色（Brown） | 电源正极（+V） | 接直流电源正极，常见10-30VDC |
| 蓝色（Blue） | 电源负极（0V） | 接直流电源负极/公共端 |
| 黑色（Black） | 输出1（常开NO/常闭NC） | 开关量输出，接负载或PLC输入 |
| 白色（White） | 输出2（与黑色互补） | 另一路开关量输出，或模式选择线 |
注意：部分品牌白色线可能为功能选择线（如亮通/暗通切换），请以产品手册为准。
二、典型四线接线图（以NPN输出为例）
- 棕色线 → 开关电源+24V
- 蓝色线 → 开关电源0V（公共端）
- 黑色线 → 负载一端（如PLC输入X0），负载另一端 → +24V（NPN输出为低电平有效，负载需接正电源）
- 白色线 → 第二路输出，若为互补输出则接另一输入点；若为模式线则按手册接0V或+24V
若为PNP输出，接线方式调整：
- 棕色线 → +24V，蓝色线 → 0V
- 黑色线 → 负载一端，负载另一端 → 0V（PNP输出为高电平有效）
- 白色线同理
三、镜面反射传感器安装要点
镜面反射光电传感器需配合反射镜使用。安装时确保传感器与反射镜中心对准，光轴尽量垂直于反射镜面。检测距离应留有一定余量（典型为标称距离的0.8-0.9倍）。对于透明或高反光物体，建议选用特殊型号或降低灵敏度。
四、接线注意事项
- 电源极性切勿接反，反接可能损坏传感器。
- 负载电流不得超过传感器最大输出电流（通常100-200mA），感性负载需加续流二极管。
- 输出线避免与动力线并行敷设，以防干扰。
- 四线制若白色线为模式线，需根据所需工作模式（亮通/暗通）接相应电平，具体参考传感器说明书。
- 接线完成后，通电前检查所有连接点，确保无短路。
五、常见故障排查
- 无输出：检查电源电压、极性；检查反射镜是否对准；检查输出类型与负载匹配。
- 输出抖动：检查反射镜清洁度；环境光干扰；检测距离过远。
- 传感器发热：检查电源电压是否超出范围；输出电流是否超标。
四线制镜面反射光电传感器的接线以棕色和蓝色为电源，黑色和白色为输出或功能线，具体需结合输出类型（NPN/PNP）和产品手册进行正确连接，确保系统可靠运行。
